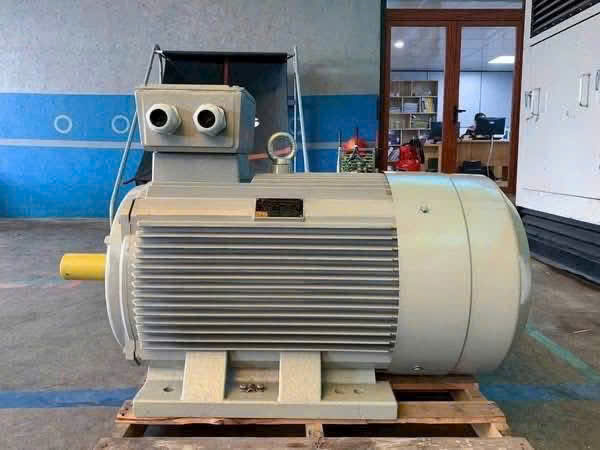

Đấu Dây Motor 3 Pha 2HP

- Motor 3 pha 2HP là dòng công suất được sử dụng phổ biến trong quạt hút công nghiệp, bơm nước, băng tải và nhiều thiết bị cơ khí vận hành liên tục. Đấu dây đúng kỹ thuật giúp motor chạy êm, giảm hao điện và tránh cháy cuộn dây. Bài viết dưới đây trình bày chi tiết cách đấu dây motor 3 pha 2HP theo tiêu chuẩn, phù hợp cho kỹ thuật viên và người dùng trong nhà xưởng.

Motor 3 pha 2HP có bao nhiêu đầu dây?

- Hầu hết motor 3 pha 2HP sử dụng 6 đầu dây, ký hiệu theo tiêu chuẩn quốc tế:

- U1 – U2

- V1 – V2

- W1 – W2

Trong đó:
- Các đầu 1 là đầu vào.
- Các đầu 2 là đầu ra của cuộn dây tương ứng.

- Tùy theo cách đấu sao (Y) hoặc tam giác (Δ), cách nối các dây sẽ thay đổi.

Có mấy cách đấu dây cho motor 3 pha 2HP?

Motor 3 pha thường có 2 kiểu đấu chính:

✓ Đấu sao (Y – Star)

Phù hợp:
– Dòng khởi động thấp
– Motor chạy tải nhẹ
– Quạt hút công nghiệp tốc độ trung bình
– Motor chạy liên tục nhiều giờ

Cách đấu:

- Nối U2 – V2 – W2 lại với nhau (điểm trung tính)

- Nguồn điện 3 pha cấp vào U1 – V1 – W1

- Đấu tam giác (Δ – Delta)

Phù hợp:
- Tải nặng
- Yêu cầu mô-men xoắn cao
- Thiết bị tải nhanh hoặc tải liên tục

Cách đấu:

- Nối U1 – W2, V1 – U2, W1 – V2

- Sau khi nối, cấp nguồn vào 3 đầu còn lại.



Cách đấu dây motor 3 pha 2HP theo sơ đồ chuẩn
+Trường hợp 1: Đấu sao (Y)

- Tìm 3 đầu dây U2 – V2 – W2.

- Nối chung 3 đầu này lại với nhau bằng domino hoặc kẹp nối.

- Cấp điện 3 pha vào U1 – V1 – W1.

- Siết chặt ốc, kiểm tra cách điện và vỏ motor.

- Motor chạy êm, dòng thấp, bền dây.

+ Trường hợp 2: Đấu tam giác (Δ)

- Nối U1 với W2, V1 với U2, W1 với V2.

- Cấp nguồn 3 pha vào 3 điểm còn lại.

- Kiểm tra chiều quay sau khi chạy thử.

- Tốc độ mạnh, phù hợp quạt công nghiệp lớn, tải cao.

Kiểm tra chiều quay motor sau đấu dây

- Sau khi cấp điện:

- Nếu chiều quay đúng, motor hoạt động bình thường.

- Nếu quay ngược, chỉ cần đổi chéo 2 trong 3 pha là được (ví dụ đổi V – W).

- Không nên đổi dây cuộn trong motor vì sẽ gây cháy hoặc quá tải.

Lưu ý quan trọng khi đấu dây motor 3 pha 2HP

- Đảm bảo điện áp đúng chuẩn 380V.

- Dùng đồng hồ đo kiểm tra cuộn dây trước khi đấu.

- Không được để dây lỏng → dễ cháy tiếp điểm.

- Không chạm tay khi motor đang chạy thử.

- Ưu tiên sử dụng CB hoặc contactor để bảo vệ motor.

Khi nào nên dùng đấu sao và đấu tam giác?

Tình huống	Dùng kiểu đấu
Motor chạy tải nhẹ	Sao (Y)
Tải nặng, lực kéo lớn	Tam giác (Δ)
Motor khởi động mềm	Sao (Y)
Quạt lớn, cột áp cao	Tam giác (Δ)

- Chọn đúng sơ đồ đấu sẽ làm motor bền gấp 2–3 lần.
